OMRマクロ作成ツール

OMRマクロ作成ツールは、スキャンしたマークシート（チェック欄）を読み取る設定（マーク読み取りマクロ DW_OMR）を作成するための支援ツールです。

ページの四隅に配置したQRコードを基準点としてアフィン補正を行うため、スキャン時の傾き・ズレ・スケール変化に追従してマーク欄の塗りつぶしを判定できます。

eDocArrangement2のメイン画面の「ツール」メニューから「OMRマクロ作成ツール」を選択して起動します。

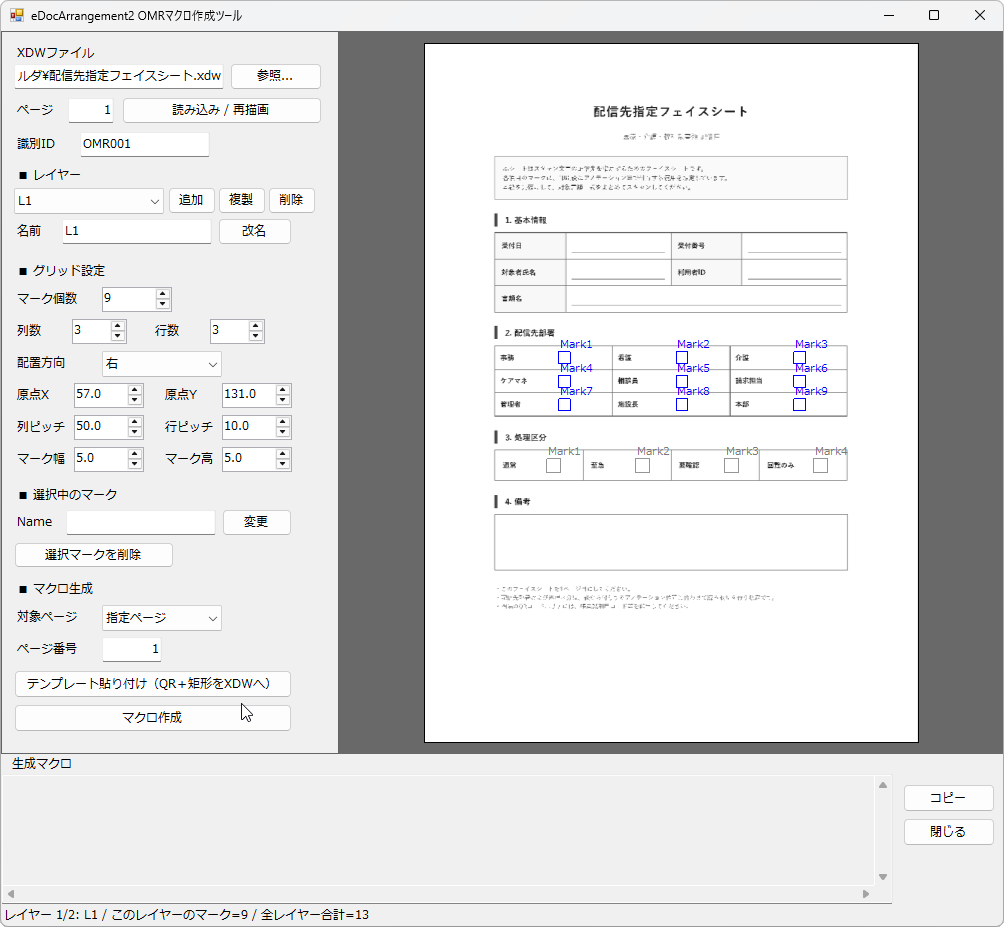

画面は以下のようになっており、左側で設定を行い、右側に対象XDWのプレビューと配置中のマーク欄（矩形）が表示されます。

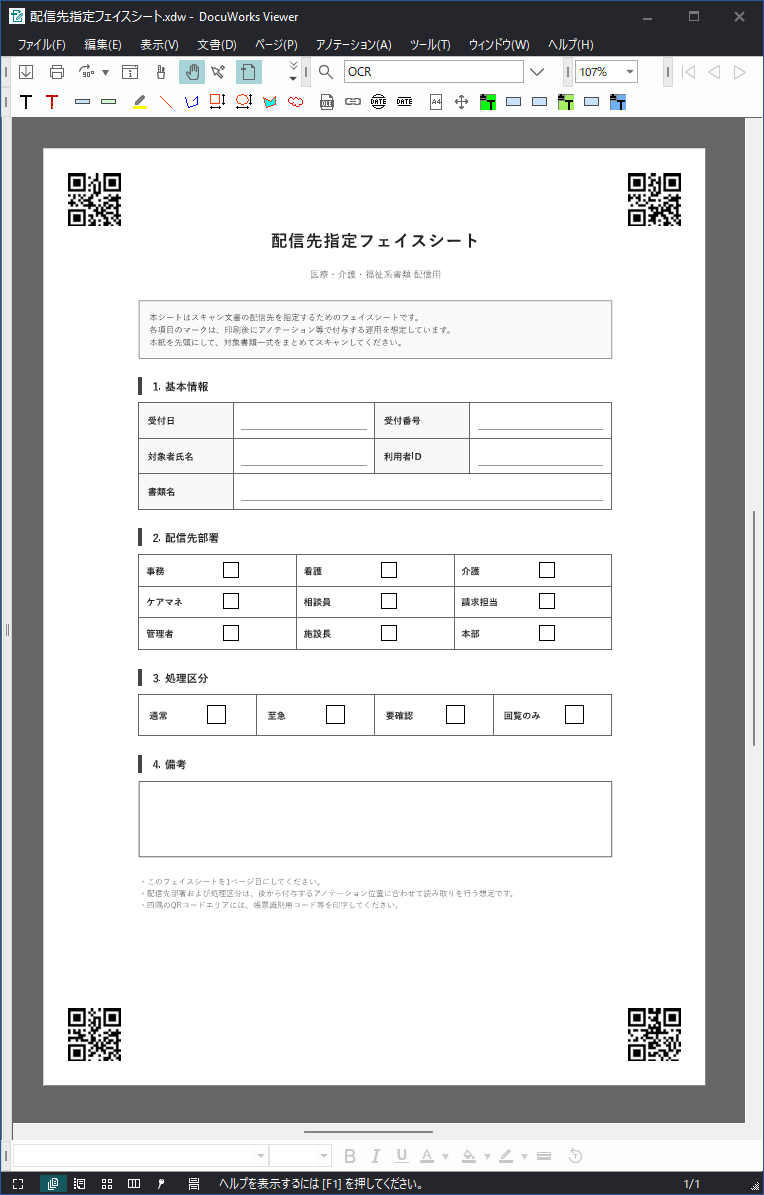

本ツールで扱うマークシート（フェイスシート）の例です。四隅に補正用QRを印字するエリアを設け、チェック欄をブロックごとに配置しています。

画面各部の説明

項目 説明
XDWファイル / ページ 対象のDocuWorks文書（マークシート）とページ番号を指定し、「読み込み / 再描画」でプレビューに表示します。ファイル欄へはドラッグ＆ドロップでも指定できます。
識別ID 補正用QRを判別するための識別子です。QRのデータは「<識別ID>:<役割>」（例 OMR001:TL）の形式で、識別IDでフィルタするため他のQRが混在していても基準点を判別できます。読み込み時にQRがあれば自動でセットされます。
■ レイヤー マーク欄のブロック（グリッド）を「レイヤー」として複数管理できます。コンボボックスで編集対象のレイヤーを切り替え、「追加 / 複製 / 削除」で増減、「改名」でレイヤー名を変更します。レイヤー名はマーク名の接頭辞に使われます（後述）。
■ グリッド設定 選択中レイヤーのマーク欄をグリッド状に自動配置します。マーク個数・列数・行数・配置方向（右＝行優先 / 下＝列優先）・原点X,Y・列ピッチ・行ピッチ・マーク幅・マーク高を変更すると、即座に再配置・再描画されます（単位はmm）。
■ 選択中のマーク プレビュー上でマークをクリックすると選択（赤枠）されます。「Name」でマーク名を変更、「選択マークを削除」で削除します。マークはドラッグで個別に移動でき、移動したマーク（橙色枠）はグリッド再配置の対象外になります。
■ マクロ生成 「対象ページ」で指定ページ／全ページを選び、「テンプレート貼り付け」でQRとマーク矩形をXDWへ書き込み、「マクロ作成」で DW_OMR 呼び出しマクロを生成します。

レイヤーについて

1枚のマークシートに性質の異なるチェック欄ブロック（例：「配信先部署」3×3と「処理区分」1×4）が複数ある場合、ブロックごとに別レイヤーとして配置できます。レイヤーごとに列数・行数・原点・ピッチ・セルサイズを独立して設定できます。

プレビューでは、選択中レイヤーのマークが青（移動済みは橙、選択中は赤）、それ以外のレイヤーのマークがグレーで表示されます。選択・ドラッグ・名前変更は選択中レイヤーのマークだけが対象です。

各マークの名前は、書き出し時に「<レイヤー名>_<マーク名>」の形（例 L1_Mark1, L2_Mark1）で自動的に接頭辞が付き、全体で一意になります。レイヤー名には「_ ; | : ,」は使用できません。テンプレート貼り付け・マクロ生成では、全レイヤーのマークが1つの DW_OMR 定義に統合されます。

配置したレイヤー設定はテンプレート貼り付け時にページのユーザー属性へ保存され、同じXDWを再度読み込むとレイヤー構成・マーク位置が復元されます。

操作方法

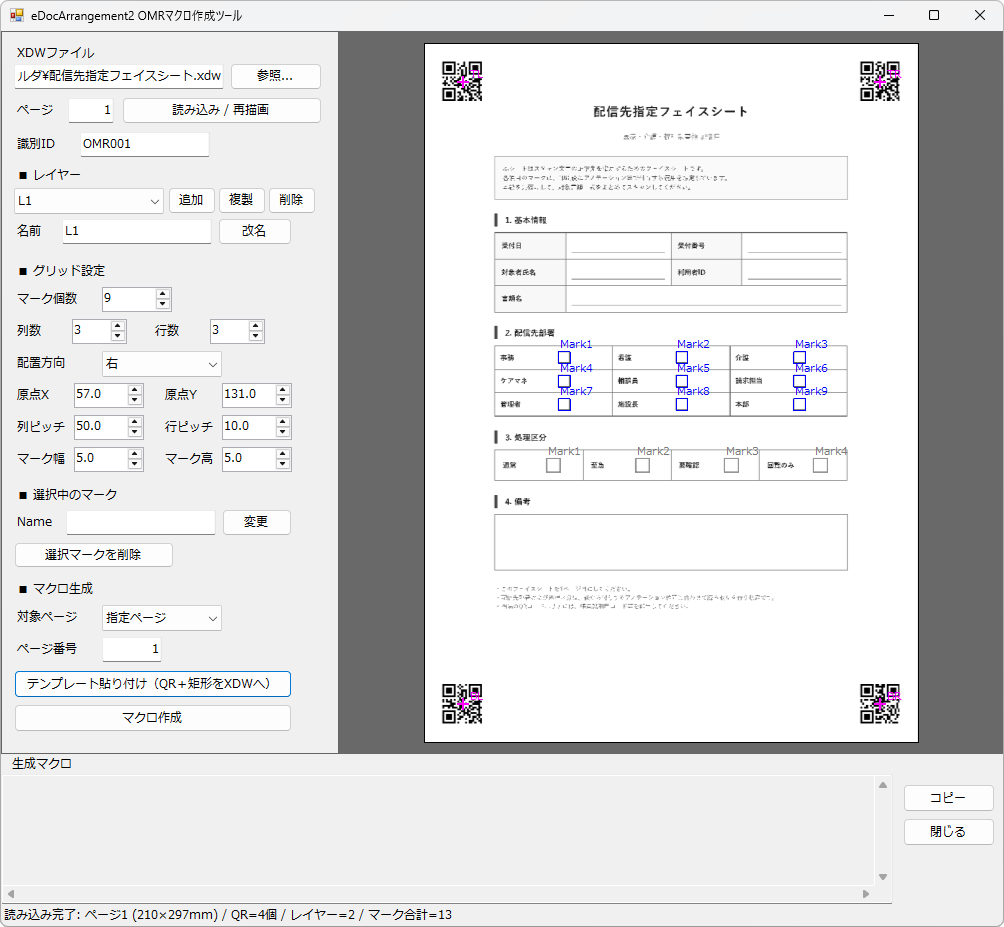

  1. 対象のXDWファイルとページを指定し、「読み込み / 再描画」を押してプレビューに表示します。
  2. 「識別ID」を確認します（既定 OMR001。複数様式を扱う場合は様式ごとに変えます）。
  3. 最初のブロック（例：配信先部署）を「■ グリッド設定」でマーク個数・列数・行数・原点・ピッチ・セルサイズを調整して配置します。位置はドラッグで微調整できます。
  4. 別のブロック（例：処理区分）がある場合は「■ レイヤー」の「追加」で新しいレイヤーを作り、同様に配置します。
  5. 「テンプレート貼り付け（QR＋矩形をXDWへ）」を押すと、四隅に補正用QR、各マーク位置に矩形（マーク名付き）がXDWへ書き込まれます。

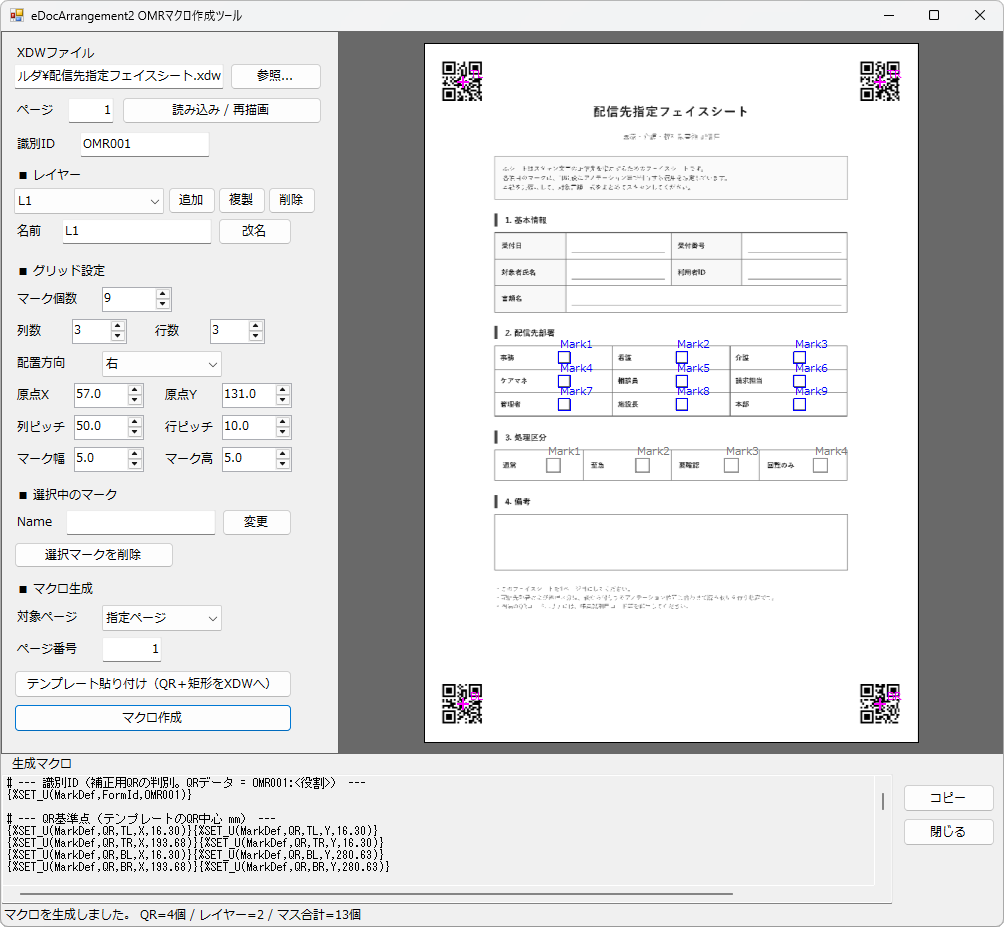

  1. 「対象ページ」を選び（このページのみなら「指定ページ」＋ページ番号、各ページに同じ様式があるなら「全ページ」）、「マクロ作成」を押すとマクロが生成され、下部の「生成マクロ」欄に表示されます。

このサンプル（配信先部署9個＝レイヤーL1、処理区分4個＝レイヤーL2）では、以下のマクロが生成されます。

# --- 識別ID（補正用QRの判別。QRデータ = OMR001:<役割>） ---
{%SET_U(MarkDef,FormId,OMR001)}

# --- QR基準点（テンプレートのQR中心 mm） ---
{%SET_U(MarkDef,QR,TL,X,16.30)}{%SET_U(MarkDef,QR,TL,Y,16.30)}
{%SET_U(MarkDef,QR,TR,X,193.68)}{%SET_U(MarkDef,QR,TR,Y,16.30)}
{%SET_U(MarkDef,QR,BL,X,16.30)}{%SET_U(MarkDef,QR,BL,Y,280.63)}
{%SET_U(MarkDef,QR,BR,X,193.68)}{%SET_U(MarkDef,QR,BR,Y,280.63)}

# --- マス定義（全レイヤー統合。キー = <レイヤー名>_<マーク名>） ---
# [レイヤー L1]
{%SET_U(MarkDef,Marks,L1_Mark1,X,57.00)}{%SET_U(MarkDef,Marks,L1_Mark1,Y,131.00)}{%SET_U(MarkDef,Marks,L1_Mark1,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark1,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark2,X,107.00)}{%SET_U(MarkDef,Marks,L1_Mark2,Y,131.00)}{%SET_U(MarkDef,Marks,L1_Mark2,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark2,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark3,X,157.00)}{%SET_U(MarkDef,Marks,L1_Mark3,Y,131.00)}{%SET_U(MarkDef,Marks,L1_Mark3,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark3,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark4,X,57.00)}{%SET_U(MarkDef,Marks,L1_Mark4,Y,141.00)}{%SET_U(MarkDef,Marks,L1_Mark4,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark4,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark5,X,107.00)}{%SET_U(MarkDef,Marks,L1_Mark5,Y,141.00)}{%SET_U(MarkDef,Marks,L1_Mark5,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark5,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark6,X,157.00)}{%SET_U(MarkDef,Marks,L1_Mark6,Y,141.00)}{%SET_U(MarkDef,Marks,L1_Mark6,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark6,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark7,X,57.00)}{%SET_U(MarkDef,Marks,L1_Mark7,Y,151.00)}{%SET_U(MarkDef,Marks,L1_Mark7,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark7,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark8,X,107.00)}{%SET_U(MarkDef,Marks,L1_Mark8,Y,151.00)}{%SET_U(MarkDef,Marks,L1_Mark8,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark8,Height,5.00)}
{%SET_U(MarkDef,Marks,L1_Mark9,X,157.00)}{%SET_U(MarkDef,Marks,L1_Mark9,Y,151.00)}{%SET_U(MarkDef,Marks,L1_Mark9,Width,5.00)}{%SET_U(MarkDef,Marks,L1_Mark9,Height,5.00)}
# [レイヤー L2]
{%SET_U(MarkDef,Marks,L2_Mark1,X,52.00)}{%SET_U(MarkDef,Marks,L2_Mark1,Y,176.40)}{%SET_U(MarkDef,Marks,L2_Mark1,Width,6.00)}{%SET_U(MarkDef,Marks,L2_Mark1,Height,6.00)}
{%SET_U(MarkDef,Marks,L2_Mark2,X,89.80)}{%SET_U(MarkDef,Marks,L2_Mark2,Y,176.40)}{%SET_U(MarkDef,Marks,L2_Mark2,Width,6.00)}{%SET_U(MarkDef,Marks,L2_Mark2,Height,6.00)}
{%SET_U(MarkDef,Marks,L2_Mark3,X,127.60)}{%SET_U(MarkDef,Marks,L2_Mark3,Y,176.40)}{%SET_U(MarkDef,Marks,L2_Mark3,Width,6.00)}{%SET_U(MarkDef,Marks,L2_Mark3,Height,6.00)}
{%SET_U(MarkDef,Marks,L2_Mark4,X,165.40)}{%SET_U(MarkDef,Marks,L2_Mark4,Y,176.40)}{%SET_U(MarkDef,Marks,L2_Mark4,Width,6.00)}{%SET_U(MarkDef,Marks,L2_Mark4,Height,6.00)}

# --- マーク検出（ページ1を指定） ---
{%SET_U(wk,n,{%DW_OMR(#Page,{%DW_GET(OpenName)},1,MarkDef,MarkResult,0.2,1.0)})}

# --- 結果ループ ---
{%IF({%GET_U(MarkResult,_QR_,Corrected)}=True,
  {%LOOP ML {%GET_USER_DATA_KEY_COUNT(MarkResult,Marks)}(
    {%SET_U(wk,name,{%GET_USER_DATA_KEY_BY_NUMBER(MarkResult,Marks,[L_IDX(ML)])})}
    {%WRITE_LOG({%GET_U(wk,name)} = {%GET_U(MarkResult,Marks,{%GET_U(wk,name)},Marked)} ({%GET_U(MarkResult,Marks,{%GET_U(wk,name)},Ratio)}))}
  )}
,
  {%WRITE_ERROR_LOG(QR検出不足でマーク判定不可: 検出={%GET_U(MarkResult,_QR_,Detected)})}
)}

「コピー」ボタンで生成マクロをクリップボードへコピーし、eDocArrangement2のマクロ実行の処理にペーストすればマーク読み取りの処理が作成できます。判定結果は MarkResult の各マーク（フルネーム）配下に Marked（True / False / 判定不能）と Ratio（塗り比率）として格納されます。必要に応じて、結果ループ部分を業務に合わせて編集してください。

マークの読み取り精度や引数（判定閾値・内側マージン・輝度閾値・DPI）の詳細は、マクロリファレンスの マーク読み取り(OMR) DW_OMR を参照してください。

マークシート作成のポイント

  • 補正用QRは四隅に、ページ端から内側へ配置します（クワイエットゾーンは0で、周囲の白紙が静音域になります）。四隅のうち3つ以上が読み取れれば補正できます。
  • QRのデータは「<識別ID>:<役割(TL / TR / BL / BR)>」とします。本ツールの「テンプレート貼り付け」で自動的に生成・配置されます。
  • マーク欄は小さすぎると判定が不安定になります。マーク幅・高さは概ね4〜10mmを目安にしてください。
  • 同じ様式が複数ページにある場合は「対象ページ」を「全ページ」にして、ページの繰り返し処理の中にマクロを配置してください。
