オープン処理名

XDW文書オープン処理を選択します。最後にオープンされたオープン処理名を返すマクロ「{%DW_GET(OpenName)}」がデフォルト表示されます。

ページ

QRコードの読み取りを行うページを指定します。

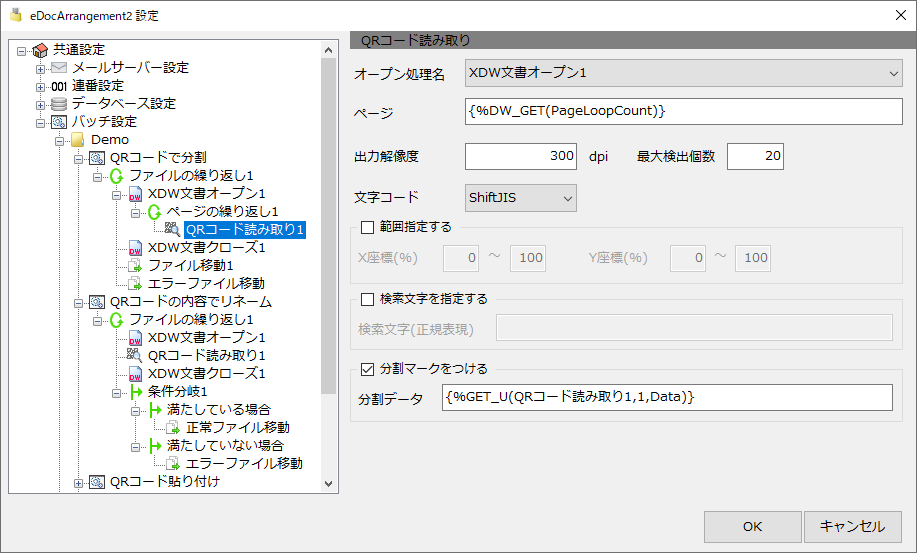

ページの繰り返し処理内に処理を追加した場合は、処理中ページのカウンタを取得するマクロ「{%DW_GET(PageLoopCount)}」を使用できます。

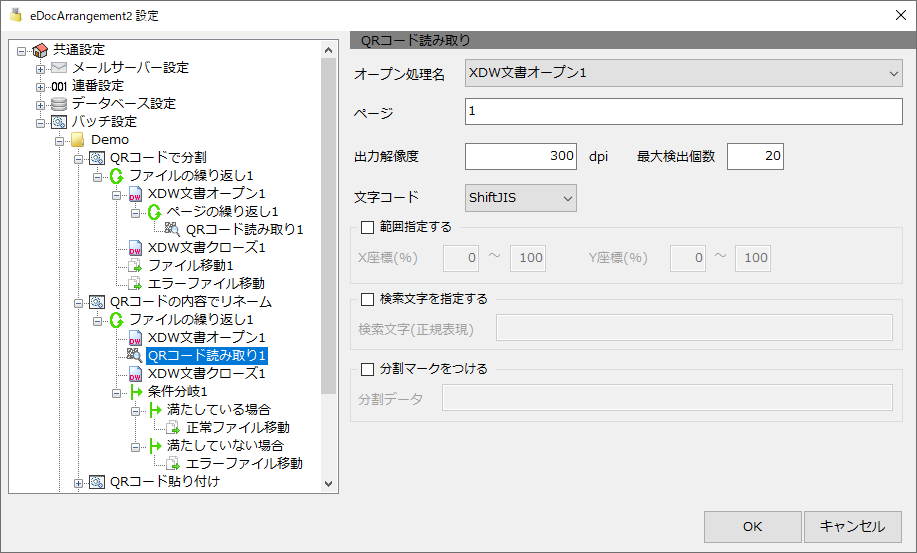

ページの繰り返し処理内でない場合は、「1」などのページを直接指定します。

出力解像度

QRコードの読み取りは、DocuWorks文書を内部で、イメージに変換して解析を行います。出力解像度はその際の解像度をdpiで指定します。QRコードを読み取るには、300dpiくらいの値を設定することを推奨します。

但し、ソースとなるDocuWorks文書の解像度が低い場合には、出力解像度を高くしても効果が得られない場合があります。

出力解像度は「300,400」のようにカンマ区切りで複数指定できます。複数指定した場合は、指定された解像度でそれぞれ読み取りを行い、結果をマージします。

最大検出個数

ページ内のQRコードの解析処理で、QRコードの検出を試みる最大個数を指定します。1～100までの値を設定できます。推奨値は、20です。

この数値は、QRコードを検出する際の目標値であり、実在するQRコードの実際の個数を示すものではありません。

1ページ内にQRコードが数十個と、多量にある場合のみ、数値を調整してください。通常は初期値の20で、標準的な速度で処理が可能です。

数値が低いほど高速になりますが、解析時に、目標値に達した場合、それ以上の解析を行わないため、設定値以上のQRコードを検出できなくなります。

逆に、数値が高いほど、実在するQRコードを検出できる個数が増えます。但し、解析の速度は極端に低下いたします。通常は、この数値を高く設定しないでください。60を超えるあたりから、検出時間が非常に遅くなります。(数分から数十分)

文字コード

文字コードを「Shift_JIS」「UTF-8」「自動判定」から選択します。

「自動判定」を選択すると、QRコードに格納されている文字の文字コード判定を行い、デコードします。判定可能は文字コードはSJISとUTF-8です。

SJISとUTF-8の判定は、ごくわずかですが、同一のコードを使用している部分があり、判定出来ない場合があります。UTF-8で「’」や「÷」、キリル文字、アラビア文字などのみの文字列の場合に、SJISと判定する場合があります。
また、UTF-8で取得した文字はUNICODEとして内部で記憶されますが、ログやテキストファイル等に出力する際にUTF-8を指定しないと文字化けしてしまいます。

範囲指定する

チェックすると、QRコードの読み取りする範囲をパーセント指定で指定できます。

X座標・Y座標

X座標とY座標の範囲をパーセントで指定します。起点は左上になります。下記の例では、赤い部分が読み取りの対象となります。

X座標 0%～50%
Y座標 0%～50%

X座標 50%～100％
Y座標 50%～100％

QRコードの読み取りには時間を要しますので、QRコードの位置が決まっている場合は、できるだけ範囲を指定してください。処理速度が向上します。

検索文字を指定する

チェックすると、検索文字(正規表現)を指定できます。

分割マークをつける

チェックするとQRコードを検出したページをメモリに記憶します。ページ分割はファイル移動・コピー処理で行うことができます。
