基本仕様

• PDFファイルをオープンすると、そのファイルを識別するためのキーを返却します。以後、識別キーを使って処理を行います。(識別キーはひとつだけメモリに記憶されますので省略することもできます。)

• マクロでオープンされたPDFファイルで、クローズされていないファイルがある場合は、ファイルの繰り返し処理の最後、又は設定の実行の最後でクローズされます。(この場合のクローズは更新内容は保存されません。)

• PDFのオープンクローズを使用すると、オープン時にファイルをロックするので他のプロセスが処理中にアクセスするのを防ぐことができます。また、処理の途中でエラーが発生してクローズが行われない場合はPDFの更新が行われないのでトランザクション処理が可能です。

NAME PDFファイルオープン

FORMAT {%PDF_OPEN(PDFファイル名)}

引き数で指定されたPDFファイルをオープンします。ファイルが存在しない場合はエラーとなります。

オープンに成功した場合は識別キー、失敗した場合はエラーになります。

オープンに成功した場合は識別キーがメモリに記憶されます。以後、識別キーが省略された場合はメモリに記憶している識別キーを参照します。

メモリに記憶している識別キーは設定の実行が終わるまで保持しています。また、別のファイルをオープンすると上書きされます。

ファイルが使用中など、ファイルをオープンできなかった場合はエラーが発生します。

#PDFファイルをオープン
{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample.pdf)}

#クローズ
{%PDF_CLOSE()}

#PDFファイルをオープン
{%SET_U(Pdf,Handle1,{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample1.pdf)})}
{%SET_U(Pdf,Handle2,{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample2.pdf)})}

#Sample1.pdfから文書属性(処理日)を取得
{%SET_U(属性,処理日,{%PDF_GET_DOCUMENT_ATTRIBUTE(#Key,{%GET_U(Pdf,Handle1)},処理日)})}

#Sample2.pdfにSample1.pdfから取得した文書属性(処理日)を設定
{%PDF_SET_DOCUMENT_ATTRIBUTE(#Key,{%GET_U(Pdf,Handle2)},処理日,{%GET_U(属性,処理日)})}

#クローズ
{%PDF_CLOSE({%GET_U(Pdf,Handle1)})}
{%PDF_CLOSE({%GET_U(Pdf,Handle2)})}

NAME PDFファイルクローズ

FORMAT {%PDF_CLOSE([識別キー])}

引き数に渡されたハンドルのPDFファイルをクローズします。

引き数が省略された場合はメモリに記憶されている識別キーを参照して対象ファイルをクローズします。

オープンされているPDFファイルがない場合に呼び出してもエラーにならず、何も行いません。

NAME PDFテキスト抽出

FORMAT1 {%PDF_EXTRACT_TEXT(ページ番号,抽出済データ用ユーザーデータ名,[領域指定ユーザーデータ名])}

FORMAT2 {%PDF_EXTRACT_TEXT(#Key,識別キー,ページ番号,抽出済データ用ユーザーデータ名,[領域指定ユーザーデータ名])}

PDFファイルの指定ページからテキストを抽出します。

ページ番号には抽出対象のページ番号を指定します。Allを指定するとすべてのページが対象となります。

抽出済データ用ユーザーデータ名には、抽出したテキストデータを格納するユーザーデータの名前を指定します。

領域指定ユーザーデータ名には、特定の領域のテキストを抽出するための座標情報をセットしたユーザーデータの名前を指定します。

領域指定の方法

領域指定は以下のような階層データをユーザーデータで作成して指定します。

領域指定
    Page
        All(ページ番号の指定も可)
            項目名1(左下座標を指定)
                X        左上X座標
                Y        左上Y座標
                BottomRightX    右下X座標
                BottomRightY    右下Y座標
            項目名2(幅と高さを指定)
                X        左上X座標
                Y        左上Y座標
                Width    幅
                Height   高さ

座標指定には以下の2つの方法があります：

• 方法1：X、Y、BottomRightX、BottomRightYで指定

• 方法2：X、Y、Width、Heightで指定

両方の方法で座標を指定した場合、BottomRightX、BottomRightYが優先されます。

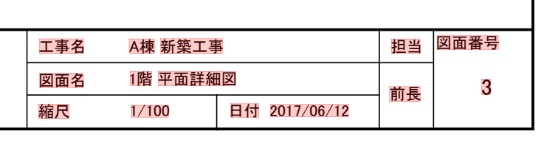

工事名と図面名の座標を指定する場合

工事名はA棟と新築工事の間にスペースがあるため、単語の認識が2つに分かれます。

領域を工事名の左側の枠内の範囲にすれば分割された単語をすべて取得することができます。

{%SET_U(範囲指定,Page,All,工事名,X,192.85)}
{%SET_U(範囲指定,Page,All,工事名,Y,179.47)}
{%SET_U(範囲指定,Page,All,工事名,BottomRightX,253.55)}
{%SET_U(範囲指定,Page,All,工事名,BottomRightY,185.20)}
{%SET_U(範囲指定,Page,All,図面名,X,192.61)}
{%SET_U(範囲指定,Page,All,図面名,Y,186.88)}
{%SET_U(範囲指定,Page,All,図面名,BottomRightX,253.55)}
{%SET_U(範囲指定,Page,All,図面名,BottomRightY,193.09)}

FileName	図面サンプル.pdf
PageCount	2
Pages
	1
		1
			Text	図面番号
			X	268.25
			Y	179.66
			Width	14.64
			Height	3.42
		2
			Text	3
			X	278.93
			Y	190.12
			Width	2.12
			Height	3.70
			・
			・

FileName	ng.PDF
PageCount	1
Pages
	1
		Rect
			工事名
				Texts
					1	A社
					2	新築工事
				TextBlock
					1
						Text	A社
						X	194.61
						Y	180.50
						Width	6.06
						Height	3.48
					2
						Text	新築工事
						X	202.16
						Y	180.44
						Width	14.81
						Height	3.54
				X	192.85
				Y	179.47
				Width	60.70
				Height	5.74
				BottomRightX	253.55
				BottomRightY	185.20
			図面名
				Texts
					1	1階
					2	平面詳細図
			・
			・

#PDFファイルをオープン
{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample.pdf)}

# PDFテキスト抽出
{%PDF_EXTRACT_TEXT(1,抽出データ)}

# 抽出したテキスト数を確認
{%WRITE_LOG(抽出したテキスト数: {%GET_USER_DATA_COUNT(抽出データ,Pages,1)})}

#クローズ
{%PDF_CLOSE()}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

# 領域座標を設定
{%SET_U(範囲指定,Page,All,工事名,X,192.85)}
{%SET_U(範囲指定,Page,All,工事名,Y,179.47)}
{%SET_U(範囲指定,Page,All,工事名,BottomRightX,253.55)}
{%SET_U(範囲指定,Page,All,工事名,BottomRightY,185.20)}
{%SET_U(範囲指定,Page,All,図面名,X,192.61)}
{%SET_U(範囲指定,Page,All,図面名,Y,186.88)}
{%SET_U(範囲指定,Page,All,図面名,BottomRightX,253.55)}
{%SET_U(範囲指定,Page,All,図面名,BottomRightY,193.09)}

# PDFテキスト抽出
{%PDF_EXTRACT_TEXT(All,抽出データ)}

{%LOOP L1 {%GET_U(抽出データ,PageCount)}(
  {%WRITE_LOG(Page:[L_IDX(L1)])}

  # 指定領域毎のテキストを取得(複数に分かれた単語も連結)
  {%SET_U(属性,工事名,{%JOIN(抽出データ,Pages,[L_IDX(L1)],Rect,工事名,Texts, )})}
  {%SET_U(属性,図面名,{%JOIN(抽出データ,Pages,[L_IDX(L1)],Rect,図面名,Texts, )})}

  {%WRITE_LOG(工事名:{%GET_U(属性,工事名)})}
  {%WRITE_LOG(図面名:{%GET_U(属性,図面名)})}
)}

#クローズ
{%PDF_CLOSE()}

NAME PDF QRコード読み取り

FORMAT1 {%PDF_DECODE_QR(ページ番号,結果ユーザーデータ名,[モード],[文字コード],[オプションユーザーデータ名])}

FORMAT2 {%PDF_DECODE_QR(#Key,識別キー,ページ番号,結果ユーザーデータ名,[モード],[文字コード],[オプションユーザーデータ名])}

PDFファイルの指定ページをイメージに変換して、QRコードを読み取ります。

読み取り結果は、DocuWorks文書の処理「QRコード読み取り(v2)」と同じ項目名・同じ値の形式でユーザーデータに格納されます。「QRコード読み取り(v2)」用に作ったマクロは、参照するユーザーデータの階層を変えるだけでそのまま使えます。

戻り値は読み取ったQRコードの総数です。検索文字で絞り込んだ後の件数で、全ページの合計になります。0件はエラーになりません（0を返します）。

オプションユーザーデータ名
    Dpi                    ページをイメージに変換する解像度(72～600)。既定 300
    TimeBudgetMs           処理時間の上限(ms)。0=無制限
    BrightnessBorder       固定2値化しきい値(0～255)。0=自動
    MinimumModuleSize      最小モジュールサイズ(px, 1～255)
    MinFinderModuleSize    ファインダー検出の最小モジュール(px, 0より大きい数値)
    MaxSymbols             検出最大数。0=無制限
    SearchString           検索文字(正規表現)。一致したQRコードだけを結果に残す
    Range
        StartX             範囲 X開始(%, 0～100の整数)
        StartY             範囲 Y開始(%)
        EndX               範囲 X終了(%)  ※開始 < 終了
        EndY               範囲 Y終了(%)

結果ユーザーデータ名
    FileName        PDFのファイル名
    PageCount       PDFの総ページ数
    Count           読み取ったQRコードの総数(全ページ合計・絞り込み後。戻り値と同じ)
    Pages
        <ページ番号>                ← 対象ページは0件でもスレッドを作る
            <番号 1～n>             ← 読み順(上→下、左→右)
                Dpi                 イメージに変換した解像度(dpi)
                Data                QRコードの内容
                Version             型番 1～40
                Level               誤り訂正レベルの数値 0=L,1=M,2=Q,3=H
                LeftTopX / LeftTopY / RightTopX / RightTopY
                RightBottomX / RightBottomY / LeftBottomX / LeftBottomY
                                    四隅の座標(mm・小数第2位で四捨五入・ページ左上が原点)
                Dgree               QRコードの回転角度(0～359)
                DegreeForRotatePage 正立させる回転角度(0/90/180/270)
                TotalNumber / SequenceNumber / CheckDigit    連結QR情報(非連結は0)
                MaskPattern / CharacterSet / ErrorsCorrected / DetectorStrategy / IsStructuredAppend
    Info                            ← Pages と同じ階層
        Count                   総件数
        TimedOut                いずれかのページで打ち切りが起きたら True
        ElapsedMilliseconds     解析時間の合計(ms)
        SuspectedRegionCount    読み漏らし候補の合計
        Pages
            <ページ番号>
                Count / TimedOut / ElapsedMilliseconds / SuspectedRegionCount
                SuspectedRegions
                    <番号>
                        Left / Top / Width / Height / CenterX / CenterY (mm)
                        FinderCount / Confidence

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

#全ページのQRコードを読み取る(認識優先・文字コードは自動判定)
{%SET_U(wk,QR件数,{%PDF_DECODE_QR(All,QR結果,RecognitionPriority,自動)})}

#1件も読めなければ業務エラーとして分岐用のフラグを立てる
{%IF({%GET_U(wk,QR件数)}=0,
  {%SET_U(wk,結果,QRなし)}
,
  {%SET_U(wk,結果,OK)}
  {%SET_U(属性,管理番号,{%GET_U(QR結果,Pages,1,1,Data)})}
)}

#PDFファイルをクローズ
{%PDF_CLOSE()}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

#読み取り条件(右上25%・管理番号で始まるQRだけ・上限5秒)
{%SET_U(QR条件,Range,StartX,50)}
{%SET_U(QR条件,Range,StartY,0)}
{%SET_U(QR条件,Range,EndX,100)}
{%SET_U(QR条件,Range,EndY,50)}
{%SET_U(QR条件,SearchString,^管理番号)}
{%SET_U(QR条件,TimeBudgetMs,5000)}

#全ページのQRコードを読み取る
{%SET_U(wk,QR件数,{%PDF_DECODE_QR(All,QR結果,Standard,SJIS,QR条件)})}

#ページごとに件数と打ち切りを記録する
{%LOOP L1 {%GET_U(QR結果,PageCount)}(
  {%WRITE_LOG(Page:[L_IDX(L1)] 件数:{%GET_USER_DATA_KEY_COUNT(QR結果,Pages,[L_IDX(L1)])} 打ち切り:{%GET_U(QR結果,Info,Pages,[L_IDX(L1)],TimedOut)})}
)}

#PDFファイルをクローズ
{%PDF_CLOSE()}

NAME PDF文書情報取得

FORMAT1 {%PDF_GET_DOCUMENT_INFO(結果格納用ユーザーデータ名)}

FORMAT2 {%PDF_GET_DOCUMENT_INFO(#Key,識別キー,結果格納用ユーザーデータ名)}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

#文書情報を取得
{%PDF_GET_DOCUMENT_INFO(DocInfo)}

{%WRITE_LOG(ページ数:{%GET_U(DocInfo,Pages)})}
{%WRITE_LOG(バージョン:{%GET_U(DocInfo,Version)})}

#クローズ
{%PDF_CLOSE()}

結果
ページ数:3
バージョン:1.4

#PDFファイルをオープン
{%SET_U(Pdf,Handle1,{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample1.pdf)})}
{%SET_U(Pdf,Handle2,{%PDF_OPEN(D:\Home\PdfDemo\Demo01\Sample2.pdf)})}

#それぞれの文書情報を取得
{%PDF_GET_DOCUMENT_INFO(#Key,{%GET_U(Pdf,Handle1)},DocInfo1)}
{%PDF_GET_DOCUMENT_INFO(#Key,{%GET_U(Pdf,Handle2)},DocInfo2)}

{%WRITE_LOG(Sample1.pdf:{%GET_U(DocInfo1,Pages)}ページ)}
{%WRITE_LOG(Sample2.pdf:{%GET_U(DocInfo2,Pages)}ページ)}

#クローズ
{%PDF_CLOSE({%GET_U(Pdf,Handle1)})}
{%PDF_CLOSE({%GET_U(Pdf,Handle2)})}

NAME PDF文書属性取得

FORMAT1 {%PDF_GET_DOCUMENT_ATTRIBUTE(属性名,[未定義時の処理(エラー|空文字返却)])}

FORMAT2 {%PDF_GET_DOCUMENT_ATTRIBUTE(#Key,識別キー,属性名,[未定義時の処理(エラー|空文字返却)])}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

{%WRITE_LOG({%PDF_GET_DOCUMENT_ATTRIBUTE(文書名,空文字返却)})}

#クローズ
{%PDF_CLOSE()}

{%WRITE_LOG({%PDF_GET_DOCUMENT_ATTRIBUTE(Title)})}

NAME PDF文書属性設定

FORMAT1 {%PDF_SET_DOCUMENT_ATTRIBUTE(属性名,属性値)}

FORMAT2 {%PDF_SET_DOCUMENT_ATTRIBUTE(#Key,識別キー,属性名,属性値)}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

{%PDF_SET_DOCUMENT_ATTRIBUTE(文書名,{%GET_U(QRコード読み取り1,1,Data)})}

#クローズ
{%PDF_CLOSE()}

{%PDF_SET_DOCUMENT_ATTRIBUTE(処理日,{%DATE(yyyy/MM/dd)})}

{%PDF_SET_DOCUMENT_ATTRIBUTE(Title,サンプル)}

NAME PDF文書属性存在チェック

FORMAT1 {%PDF_EXISTS_DOCUMENT_ATTRIBUTE(属性名)}

FORMAT2 {%PDF_EXISTS_DOCUMENT_ATTRIBUTE(#Key,識別キー,属性名)}

{%PDF_SET_DOCUMENT_ATTRIBUTE(処理日,{%DATE(yyyy/MM/dd)})}
{%IF({%PDF_EXISTS_DOCUMENT_ATTRIBUTE(処理日)}=True,
  {%WRITE_LOG(属性あり)}
,
  {%WRITE_LOG(属性なし)}
)}
結果
属性あり

NAME PDF文書属性削除

FORMAT1 {%PDF_DELETE_DOCUMENT_ATTRIBUTE(属性名)}

FORMAT2 {%PDF_DELETE_DOCUMENT_ATTRIBUTE(#Key,識別キー,属性名)}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

{%PDF_DELETE_DOCUMENT_ATTRIBUTE(FAX番号)}

#クローズ
{%PDF_CLOSE()}

NAME PDFページ削除

FORMAT {%PDF_DELETE_PAGE(ページ)}

FORMAT {%PDF_DELETE_PAGE(#Key,識別キー,ページ)}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

#2ページ目以降を削除
{%PDF_DELETE_PAGE(2-)}

#クローズ
{%PDF_CLOSE()}

NAME PDFページ分割

FORMAT {%PDF_SPLIT_PAGE(ページ,出力ファイルパス)}

FORMAT {%PDF_SPLIT_PAGE(#Key,識別キー,ページ,出力ファイルパス)}

#PDFファイルをオープン
{%PDF_OPEN({%GET(FullPathFileName)})}

#1ページ毎に分割
{%PDF_SPLIT_PAGE(All,{%GET(FolderPath)}\分割済み\{%GET(FileName)})}

#クローズ
{%PDF_CLOSE()}

NAME PDFファイルマージ

FORMAT {%PDF_MERGE_FILES(対象ファイルリスト,出力ファイルパス,マージタイプ(先頭|末尾|新規))}

{%ADD_USER_DATA(ファイルリスト,{%GET(FullPathFileName)})}

{%PDF_MERGE_FILES(ファイルリスト,{%GET(FolderPath)}\マージ済み\marge.pdf,先頭)}

{%ADD_USER_DATA(ファイルリスト,D:¥Temp\sample1.pdf)}
{%ADD_USER_DATA(ファイルリスト,D:¥Temp\sample2.pdf)}

{%PDF_MERGE_FILES(ファイルリスト,{%GET(FolderPath)}\マージ済み\marge.pdf,末尾)}

以下のような順のmarge.pdfとなります。
marge.pdf
sample1.pdf
sample2.pdf

{%ADD_USER_DATA(ファイルリスト,D:¥Temp\sample1.pdf)}
{%ADD_USER_DATA(ファイルリスト,D:¥Temp\sample2.pdf)}

{%PDF_MERGE_FILES(ファイルリスト,{%GET(FolderPath)}\マージ済み\marge.pdf,新規)}

以下のようなmarge.pdfが新規作成されます。
sample1.pdf
sample2.pdf

NAME PDFテキスト抽出支援ユーティリティ作成

FORMAT {%PDF_CREATE_TOOL(PDFファイル名,対象ページ,[出力ファイル名])}

{%PDF_CREATE_TOOL({%GET(FullPathFileName)},1)}
